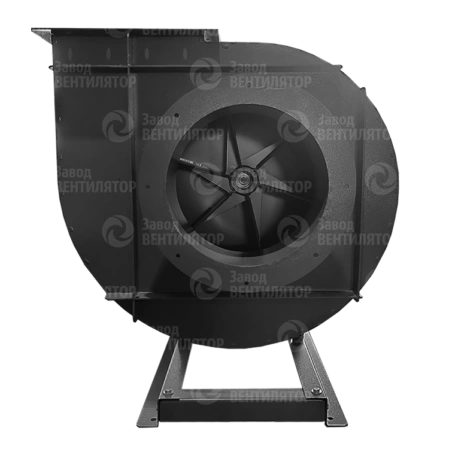

TOZ FANLARI VR 100-45 (ВР 100-45)
Ümumi məlumatlar
- Təyinatı: havalandırma sistemləri, texnoloji qurğular
-
İşçi çarxın qanadlarının sayı: 6
-
İşçi çarxın konstruktiv icrası: qabağa əyilmiş qanadlı
-
Korpusun konstruktiv icrası: spiral formalı, fırlanabilən, birtərəfli soruşma ilə
-
Fanlar sertifikatlaşdırılıb: TR TS № 004/2011, № 010/2011, № 020/2011 tələblərinə uyğundur
-
Partlayışa davamlı fanlar sertifikatlaşdırılıb: TR TS № 012/2011 tələblərinə uyğundur
Əsas istehsal olunan tipölçülər
2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5
Orta təzyiqli toz fanları VR 100-45
Toz fanları VR 100-45 orta təzyiq yarada bilir və birtərəfli sorulma rejimində işləyir. Əsas təyinatı – havanın və kimyəvi cəhətdən neytral qaz-toz-hava qarışıqlarının daşınmasıdır. Bu fanlar aspirasiya sistemlərində, toz halında materialların pnevmatik daşınmasında, dəmir-beton məmulatları istehsalında, qara və əlvan metallurgiyada, dülgər sexlərində, ağac və metal emalı müəssisələrində geniş tətbiq olunur.
Fanların hava axınında tozun maksimum miqdarı 600 g/m³ təşkil edir. İş mühitinin maksimal temperaturu +80°C-dir.
İş mühiti: hava və kimyəvi cəhətdən neytral, abraziv olmayan qaz-toz-hava qarışıqları.
Az abraziv mühitlərin daşınması üçün aşınmaya davamlı variantlar xüsusi sifariş əsasında hazırlanır.
VR 100-45 toz fanlarının konstruktiv xüsusiyyətləri
Toz fanları VR 100-45 tam yığılmış və quraşdırmaya hazır şəkildə istifadəçiyə təqdim olunur. Əsas konstruksiya elementləri: dayaq çərçivəsi, korpus, işçi çarx və elektrik ötürücüsüdür.
-
Qaynaq olunmuş dayaq çərçivəsi standartlaşdırılmış metal prokattan hazırlanır. Alt hissəsində anker boltları üçün dəliklər nəzərdə tutulub. Montaj dəmir-beton əsas və ya metal konstruksiyalı platforma üzərində həyata keçirilməlidir.
-
Spiral korpus ("ilbiz") dayaq çərçivəsinə bərkidilir və montaj zamanı hava çıxışına uyğun bucaq altında quraşdırıla bilər. Korpus nazik metaldan hazırlanır, əlavə dayanıqlıq üçün xarici divarlarında bərkidici qabırğalar yerləşdirilib.
-
İçəridə yerləşən işçi çarx – fırlanma istiqamətinə əyilmiş 6 qanadlı radial tipli çarxdır.
-
Fanın ötürücü hissəsi 2 üsulla yerləşdirilə bilər:
-
işçi çarxla eyni ox üzərində (sxem №1)
-
dayaq çərçivəsində (sxem №5), bu halda fırlanma momenti kəmər ötürücüsü ilə ötürülür.
-
Əlavə təchizata vibrasiya izolyasiya dayaqları və hava kanallarına birləşmək üçün elastik keçidlər daxildir.
VR 100-45 toz fanların istismar şəraiti
VR 100-45 toz fanları mülayim (U) və tropik (T) iqlim şəraitində -40°C…+40°C temperatur aralığında istifadə oluna bilər. Quraşdırma kateqoriyaları – 3, 2 və 1 (əgər elektrik hissə günəşdən və ya yağıntıdan qorunubsa).
VR 100-45 fanları 8 ölçüdə istehsal olunur. Normal şəraitdə istifadə üçün ümumistehsalat variantda, həmçinin korroziyaya davamlı, partlayışa davamlı və ya bu iki xüsusiyyətin birləşmiş variantında əldə etmək mümkündür.
Əsas istehsal variantları
Təyinat və materiallar
İndeks
- |
Ж2 |
К1 |
К1Ж2 |
В |
ВЖ2 |
ВК1 |
Ümumisənaye təyinatlı, material – karbonlu polad |
Ümumisənaye istiliyədavamlı təyinat (daşınan mühitin icazə verilən temperaturu – +200°С-dək), material – karbonlu polad |
Korroziyaya davamlı təyinat, material – paslanmayan polad |
Korroziyaya davamlı istiliyədavamlı təyinat, material – paslanmayan polad (icazə verilən temperatur – +200°C) |
Partlayışa davamlı təyinat, müxtəlif metallardan, material – karbonlu polad, latun |
Partlayışa davamlı təyinat, müxtəlif metallardan, material – karbonlu polad, latun (icazə verilən temperatur – +200°C) |
Partlayışa davamlı korroziyaya davamlı təyinat, müxtəlif metallardan, material – paslanmayan polad, latun |
